Configuração
-
Chassi compacto de 2U
-
Inclui 1 placa controladora HSUB
-
Inclui 1 fonte de alimentação DC –48 V
-
Inclui 1 módulo SFP+ de cobre
-
Não acompanha placas de serviço PON (adquiridas separadamente)

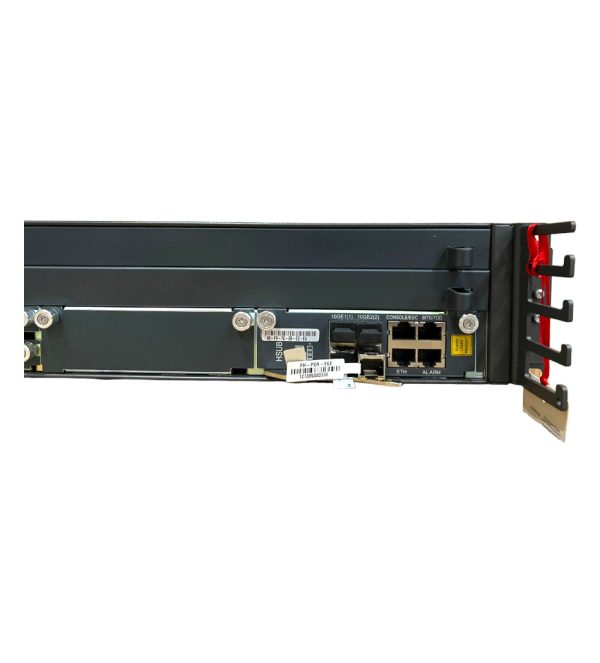

Placa Controladora / Uplink (HSUB)
-
2 portas SFP uplink 1 GbE
-
2 portas SFP uplink 10 GbE
-
1 porta Console/ESC
-
1 porta Ethernet de gerenciamento
-
1 porta BITS/TOD para sincronismo
-
1 porta de Alarme

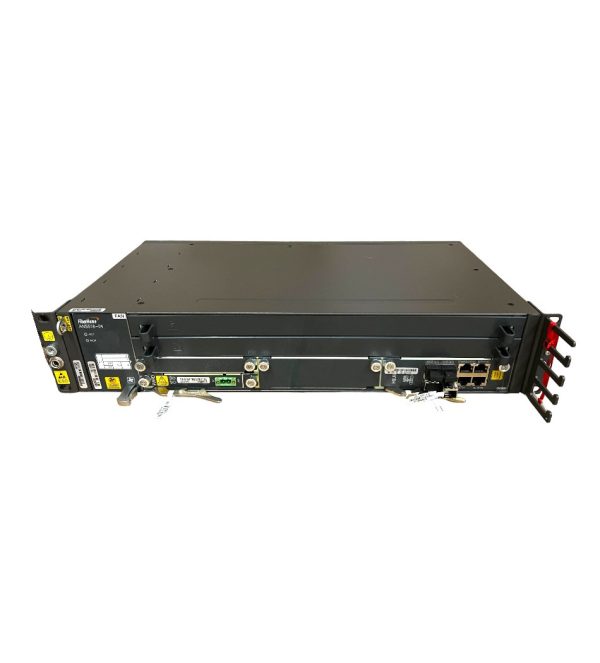

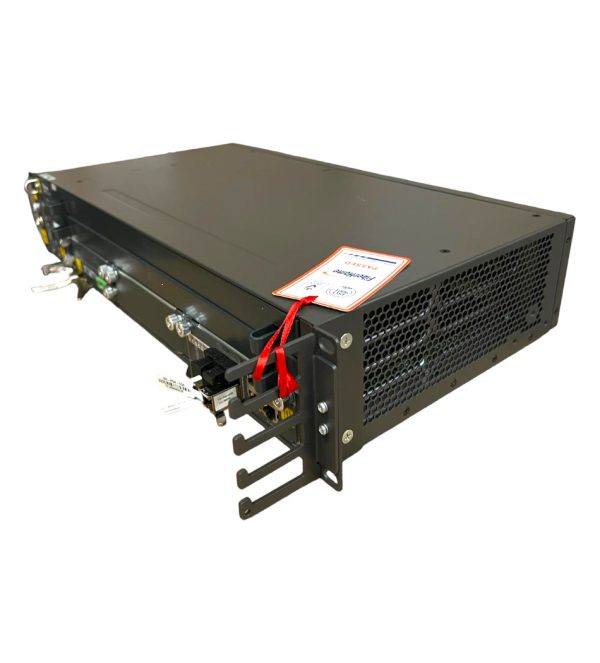

Chassi
-
Dimensões: 480 mm (L) × 88 mm (A) × 239 mm (P)
-
Peso aproximado: 4,3 kg (sem placas)
-
Total de slots: 5
-
Slots de serviço: 2
-
Capacidade de switching: 488 Gb/s
-
Capacidade de backplane: 800 Gb/s
-
Suporte a até 16 portas PON por chassi
Protocolos e Padrões
-
Compatível com EPON, GPON, 10G PON e P2P
-
Plataforma unificada e compatível com placas do modelo AN5516-06B
Capacidade e Desempenho
-
Suporta até 32 portas PON com cartões apropriados
-
Capacidade para até 4.000 ONUs registradas
-
Distância máxima PON: 60 km
-
Distância máxima uplink: 80 km
-
Máximo de 4× uplinks 10GE + 4× uplinks GE
Consumo de Energia
-
Fonte DC –48 V
-
Faixa operacional: –38,4 V ~ –72 V
-
Consumo estático: ~150 W
-
Consumo típico: ~202 W
-
Consumo máximo: ~228 W
