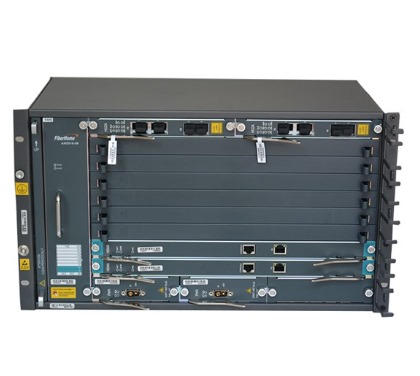

OLT AN5516-06B FIBERHOME
Certificação ANATEL Nº 03180-15-06078
Descrição Geral:
A OLT AN5516-06B da FiberHome é uma plataforma GPON/EPON carrier class de alta capacidade, desenvolvida para redes FTTx. Suporta até 3.072 ONUs por chassi com razão de split 1:64 e múltiplas interfaces uplink. Compatível com GPON, EPON, 10G-PON e conexões P2P.
Componentes Inclusos:
2 placas de controle HSWA

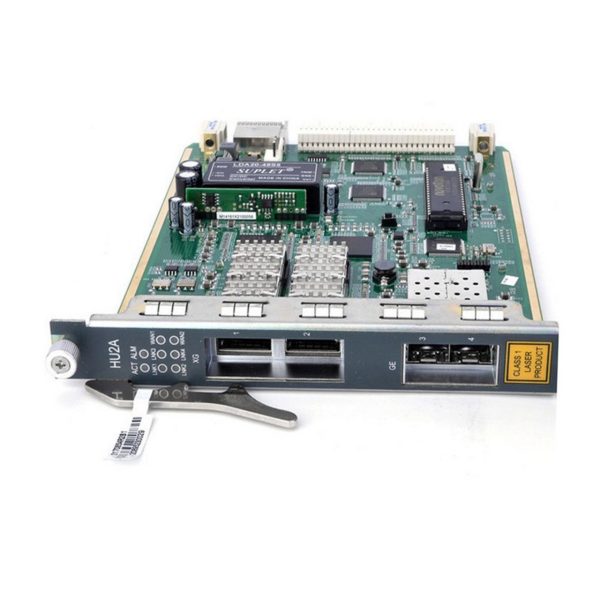

2 placas de serviço HU2A (com 2 portas XFP 10Gbps + 2 portas SFP 1.25Gbps – módulos ópticos não incluídos)
2 módulos de energia DC (PWR DC)
2 cabos de força modelo FC030502048-3696229-3M
Não acompanha fonte de alimentação.
Fonte recomendada: Power Supply Emerson compatível com OLTs Huawei/ZTE/FiberHome
Características Técnicas:
Capacidade total: até 3.072 ONUs por chassi
Capacidade por cartão de serviço: 4 portas GPON
Capacidade do switch core: 1000 Gbps
Capacidade de backplane: 1.6 Tbps
Capacidade de switching: 976 Gbps
Suporte a até 48 portas PON por chassi
Interfaces:
Uplink:
GE óptico (SFP), GE elétrico (RJ45), E1, STM-1
PON:
GPON conforme ITU-T G.984 (Classe B+/C)
EPON 1000BASE-PX10/PX20
Fibra óptica monomodo G.652/G.657
Conector SC/UPC
Distância máxima: 20 km
Tx: 1310 nm | Rx: 1490 nm
Upstream: 1,25 Gbps | Downstream: 2,5 Gbps
Gerenciamento e Serviços:
Gerenciamento centralizado via ANM2000 (EMS/NMS)
Suporte a serviços: Ethernet, CATV, VoIP (MGCP/H.248/SIP), TDM, IPTV broadcast, VOD unicast
Plataforma comum e software compartilhado com modelos AN5516-06/06B
Confiabilidade e Redundância:
Arquitetura double-fabric
Redundância 1+1 em placas de controle e módulos de energia
Mecanismos de proteção por módulo e entre portas GPON
Especificações Ambientais:
Temperatura de operação: -10 °C a 50 °C
Temperatura de armazenamento: -30 °C a 65 °C
Umidade relativa: 5% a 95%
Consumo máximo: 555 W
Alimentação: -48 V DC (40 V a 57 V)
Dimensões e Peso:
Dimensões (L × A × P): 480 × 265 × 230 mm
Peso bruto: 21,12 kg
Peso líquido: 18,22 kg
Altura do chassi: 6U
Total de slots: 10 (6 de serviço)
